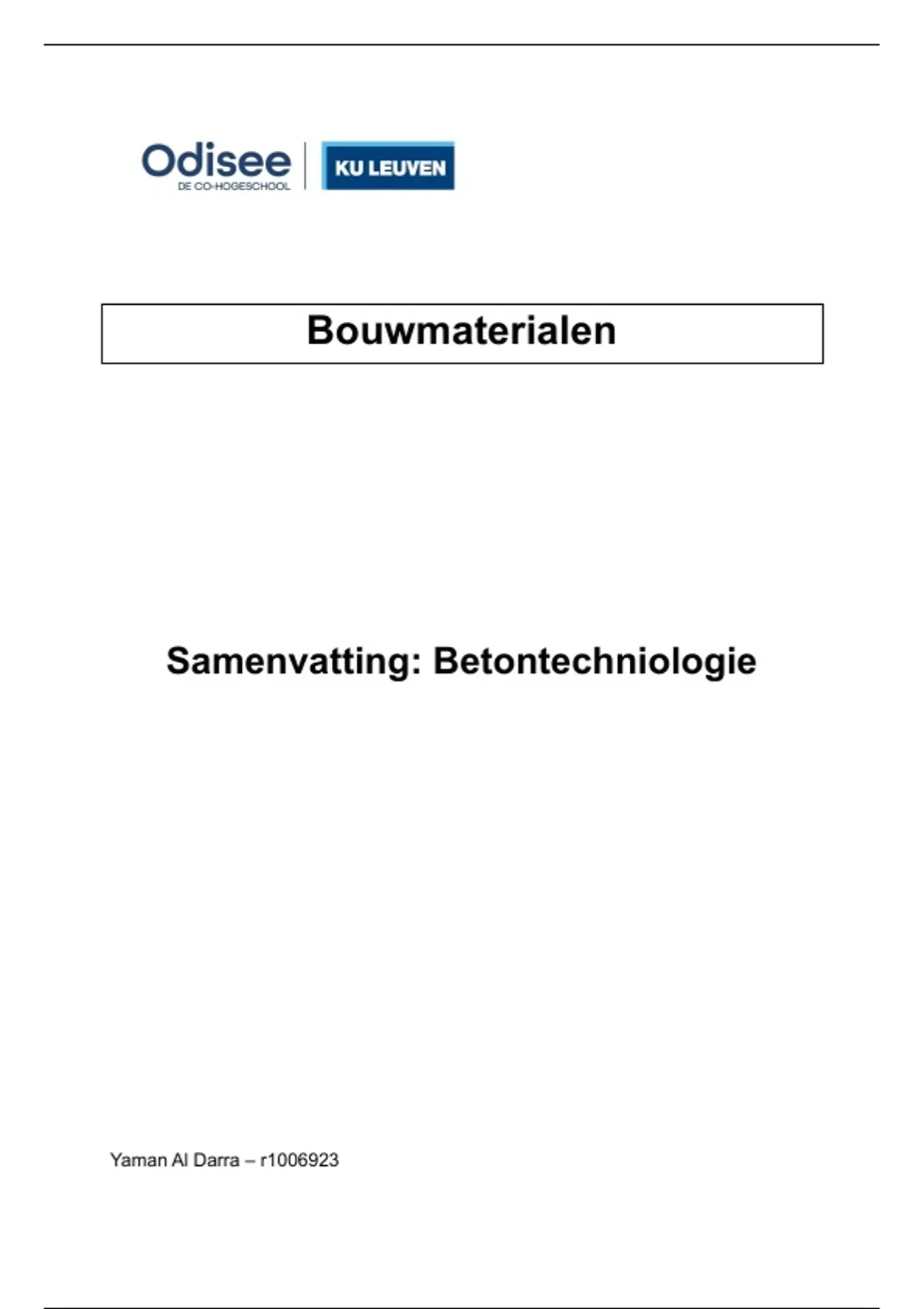

Bouwmaterialen
Samenvatting: Betontechniologie
Yaman Al Darra – r1006923
, Yaman Al Darra – r1006923
Samenvatting: Betontechniologie
Inhoudsopgave
H1: BETON, VEELZIJDIG BOUWMATERIAAL ........................................................................3
H2: BETONBESTANDDELEN ..............................................................................................6
H3: VERHARDEND BETON .............................................................................................. 20
H4: VERHARD BETON ..................................................................................................... 25
H5: DUURZAAMHEID VAN BETON ................................................................................... 28
H6: SPECIFICATIES VAN BETON ...................................................................................... 37
H7: BETONSAMENSTELLING ........................................................................................... 41
H8: PRODUCTIE EN TRANSPORT VAN BETON ................................................................... 45
H9-10-11: VERWERKING, WAPENING EN BEKISTING ........................................................ 48
H12: ONTKISTEN EN NABEHANDELEN VAN BETON .......................................................... 52
H13-14: SPECIALE BETONSOORTEN ................................................................................ 56
H15: CONTROLE EN CERTEFICATIE VAN BETON ............................................................... 61
2/62
, Yaman Al Darra – r1006923
Samenvatting: Betontechniologie
H1: Beton, veelzijdig bouwmateriaal
1. Waarom beton?
1.1. Esthetisch
- Veel soorten beton à een belangrijke: zicht beton bv voor het havenhuis van Antwerpen
- Ecologische = milieu impact
1.2. Duurzaamheid
- Technische à ± 50 jaar
- Ecologische à milieu impact van het maken
1.3. Sterkte
- ± 30 – 40 MPa of 𝑁/𝑚𝑚! (N/m^2 = Pa)
1.4. Verwerkbaar
- Veel technieken en veel soorten
1.5. Economisch
- Voor zeer grote toepassingen geen andere keuze van materiaal nodig dan beton
- Momenteel sterk aan het stijgen à waarom? Om cement te maken veel gas en energie nodig
2. Wat is beton?
2.1. Samenstelling
- Granulaten (stenen + zand)
- Zand Beton
- Cement Mortel
Cementpasta
- Water
o Met massaverhouding: stenen (4kg), zand (2kg), cement (1kg) en water (1/2kg)
o Volumeverhouding: granulaten (70-80%), water (15-20%), cement (10-15%), lucht (2-5%)
§ De granulaten worden aan elkaar gehecht door een cementmatrix en daartussen
bevinden zich capillaire ruimten gevuld met lucht en water
§ De grove granulaten worden aan elkaar gehecht door een mortelmatrix en daartussen
bevinden zich capillaire ruimten gevuld met lucht en water
- Korrelverdeling à is ultimate belangrijk
o Goede cohesie vereist
o Goede verwerkbaarheid nodig
o Segregatie en blokkage vermijden
- Hydratatieproces: hydratatieproducten à
wanneer cement en water samenkomen
o De vaste hydratatieproducten nemen
een volume in dat kleiner is dan de
afzonderlijke volumes van cement en
water, dus er komt ruimte vrij →
capillaire holten
3/62
, Yaman Al Darra – r1006923
Samenvatting: Betontechniologie
2.2. Fysische eigenschappen
- Bepaald door individuele eigenschappen van granulaten en cement
o Volumemassa
§ Beton volumemassa à 2400 kg/m^3
§ Gewapend beton à 2500 kg/m^3
o Thermische uitzettingscoëfficiënt
- Oppervlakte eigenschappen in raakvlak
o Beton heeft een visco-elastisch gedrag = wet van Hooke
§ Spanning G = F/A
o Beton kruipt bij langdurige belasting
2.3. Mechanische eigenschappen
- Hoge druksterkte (10x groter dan treksterkte) à lage druksterkte
2.4. Druksterkte van beton
- Druksterkte neemt toe:
o Met de tijd, afhankelijk van omgevingstemperatuur à na-behandeling van beton is belangrijk
(bv, spuiten met water, coating plaatsen (min28dagn))
2.5. Eigenschappen verhard beton
- Druksterkte ↑
o W/C – Factor ↓
§ Cement ↑ à kostprijs ↑, krimp ↑
§ Water ↓ à verwerkbaarheid ↓
o Compactheid ↑
3. Wapenen van beton
3.1. Waarom
- Trekspanningen opnemen
- Beton en staal komen goed overeen
o Beton hecht zich goed aan het staal
o Beton beschermt staal tegen roesten (pH = 12 à 13, passivering)
o Hebben vergelijkbare thermische uitzettingscoëfficiënt CTE = (12 μm/m/°C bij 20°C)
3.2. Voordelen gewapend beton
- Voordelige kostprijs vergeleken met staal
- Lage onderhoudskosten
- Soepelheid in vormgeving
- Bevordert tewerkstelling
- Vuurbestandheid
3.3. Nadelen gewapend beton
- Zwaardere en omvangrijke constructies
- Constructie vraagt heel wat zorg en aandacht
- Fouten en wijzigingen zijn moeilijk te herstellen
4/62
