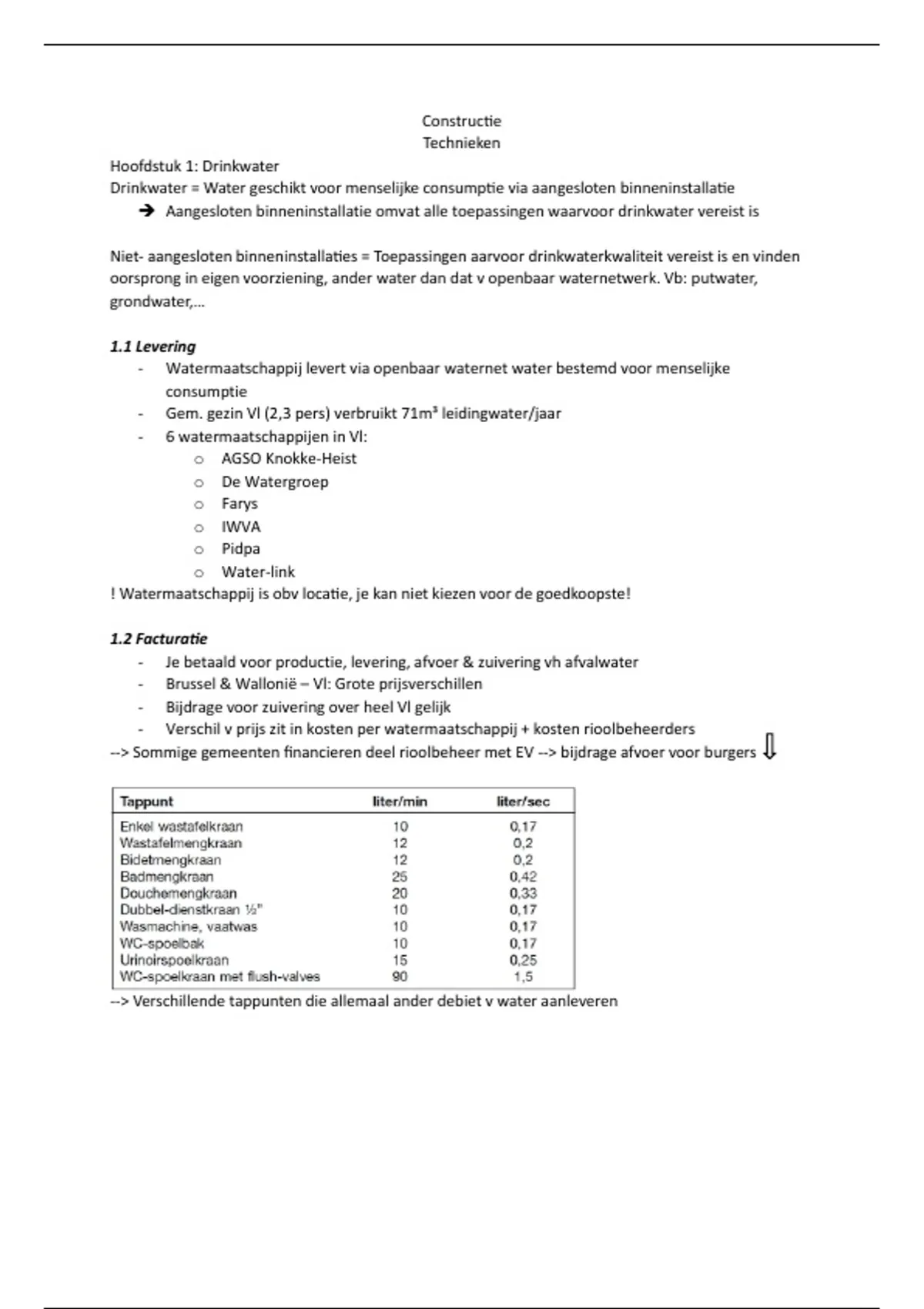

Constructie
Technieken
Hoofdstuk 1: Drinkwater
Drinkwater = Water geschikt voor menselijke consumptie via aangesloten binneninstallatie
➔ Aangesloten binneninstallatie omvat alle toepassingen waarvoor drinkwater vereist is
Niet- aangesloten binneninstallaties = Toepassingen aarvoor drinkwaterkwaliteit vereist is en vinden
oorsprong in eigen voorziening, ander water dan dat v openbaar waternetwerk. Vb: putwater,
grondwater,…
1.1 Levering
- Watermaatschappij levert via openbaar waternet water bestemd voor menselijke
consumptie
- Gem. gezin Vl (2,3 pers) verbruikt 71m³ leidingwater/jaar
- 6 watermaatschappijen in Vl:
o AGSO Knokke-Heist
o De Watergroep
o Farys
o IWVA
o Pidpa
o Water-link
! Watermaatschappij is obv locatie, je kan niet kiezen voor de goedkoopste!
1.2 Facturatie
- Je betaald voor productie, levering, afvoer & zuivering vh afvalwater
- Brussel & Wallonië – Vl: Grote prijsverschillen
- Bijdrage voor zuivering over heel Vl gelijk
- Verschil v prijs zit in kosten per watermaatschappij + kosten rioolbeheerders
--> Sommige gemeenten financieren deel rioolbeheer met EV --> bijdrage afvoer voor burgers
--> Verschillende tappunten die allemaal ander debiet v water aanleveren
,1.3 Huisaansluiting
Sanitaire toepassingen in woning
- Mengkraan
- Handsproeier
- WC- spoelbak
- Waterverwarmingstoestel
- Centrale verwarming
- Combiketel
- Huishoudelijke waterverzachters
- Zwembaden, vijvers, fonteinen
Tweedecircuitwater = Water die niet geleverd wordt door watermaatschappij maar een 2e circuit
vormt en bv afkomstig is van een waterput, niet bestemd voor menselijke consumptie
➔ Van toepassing waarvoor geen drinkwaterkwaliteit is vereist
➔ Vanaf dat dit wordt gebruikt voor persoonlijke hygiëne moet dit aan drinkwaterkwaliteiten
voldoen
Minimale voorwaarden bij controleverplichting
o Auditcontrole bij ingebruikname
o Auditcontrole om de 10j
1) Vanuit productiecentra vertrekken aanvoerleidingen v grote diameter
2) Hierop volgen aftakkingen v distributieleidingen met kleinere diameter
3) Via distributieleidingen wordt water in de straten gebracht
4) Vooraan de woning is zo een distributieleiding met aftakking voor de huisaansluiting
,Drinkwateraftakking
1. Rijweg
2. Voetpad/fietspad/parkeerstrook
3. Rooilijn (= scheiding openbaar domein en privaat domein)
4. Privaat domein
5. Distributieleiding
6. Dienstleiding
o Zorgt ervoor dat water naar de woning loopt, via PE-leiding v 32mm die
steeds in mantel – of wachtbuis ligt
o Bij nieuwbouw is klant verantwoordlijk voor de muurdoorgang
7. PVC mantelbuis
o Verharde PVC buis met gladde binnenwand en buitendiameter v 110mm
8. Energiebocht
9. Watermeter
➔ Bij standaardaftakking wordt deze geplaatst op gelijkvloers, afzonderlijk of op
gemeenschappelijke plaats met andere nutsvoorzieningen
➔ Tot aan watermeter is watermaatschappij verantwoordelijk
➔ Na watermeter is binnenisolatie en is verantwoordelijk voor klant
Muurdoorgang = Plaats waar dienstleiding in woning komt
Richtlijnen plaatsing watermeter:
- Altijd geplaatst op privaat domein en binnen huis maar altijd vorstvrij
- Zo dicht mogelijk na muurdoorgang geplaatst
- Onderhoud/ herstelling/… vd meter moeten vlot mogelijk zijn
- Nooit in ruimtes met privékarakter
- Ruimte waar wordt geplaatst moet min. 1,8m hoog zijn, proper en
voldoende verlicht en verlucht
Hoofdkraan = 1e afsluiter in woning die de huisaansluiting verbind met binnen installatie
Verschillende types watermeters:
o Klassieke watermeter:
- Zelf jaarlijks meterstand door geven aan watermaatschappij
- Digitale meterstand kan op afstand gelezen worden door wm
- Gebruiksgemak + alarmfunctie om lekken in binnen installatie op te sporen
, 2 standaardopstellingen v nutsvoorzieningen:
--> Obv kant vd buitenmuur
1) Linkse opstelling
2) Rechtse opstelling
Standaard linkse opstelling v nutsvoorzieningen:
Energiebocht
Energiebocht = Bundeling v buizen die alle nutsvoorzieningen binnen in woning brengen.
- 5 aan elkaar gegoten bochten uit kunststof
- Verplicht bij nieuwbouwwoningen om dit in fundering te plaatsen
Waterdruk in woning afh. ligging woning, aansluiting,…
➔ Leveringsdruk op huisaansluiting tussen 2 – 8 bar
➔ Meestal voldoende hoog om gem. woning v voldoende drinkwater te
voorzien
Toegangsopeningen vd aansluitbocht
